OKO-3 車載路面地質雷達 產地：俄羅斯GEOTECH
產品方案
根據貴司要求，設備主要用于公路結構層、鐵路道渣及機場跑道結構層的病害檢測，故我公
司選用軍工級雷達主機OKO-3 及AB-400R 喇叭形空氣耦合天線。
主機：
主要特點/優勢
掃描速率更高：雙通道掃描速率2480 掃/描（采樣點512），4890 掃/秒（采樣點256），
適用于車載高速檢測，最高速度可達250km/h，還可適用于鐵路高速檢測，是目前世界上掃
描速率最高的雷達主機。
采樣點更多：每道最高采樣點可達16384，有效提高數據分析率，是圖形更加清晰。
A/D 轉換更高：24 位，增強接受弱信號能力，增大主機動態范圍，有效提高探測精度。
主機集成度高：內置WiFi 功能，可實現數據無線傳輸，集成GPS、視頻功能精確定位。
主機天線兼容性強：兼容所有頻率天線，主機具有自動識別天線功能，支持熱插拔，操作簡
單快捷。
性能特點
OKO-3 地質雷達主機可兼容GEOTECH 公司所有天線；
主機通道：2 通道（ 根據用戶需求可擴展到64 通道）；掃描速率：2480 掃/秒（ 采樣點
512）、4890 掃/秒（ 采樣點256）；
采樣點數：128、256、512、1024、2048、4096、8192、16384（ 可選）；
時間窗口：25600ns；
動態范圍：160dB；
信噪比：160dB；
A/D 轉換：24 位
分辨率：5 PS ；
疊加：1-100000 ；
觸發方式：距離觸發、時間觸發、手動觸發；
主機內置WIFI 功能，可實現數據無線傳輸；
集成GPS 模塊，可實現精準定位；
主機支持攝像功能；
自動識別天線，無需設置天線參數；
主機天線支持熱插拔；
數據傳輸方式：以太網口傳輸或無線傳輸；
Android 軟件可適用于平板電腦操作；
工作溫度：-40℃～+50℃
重量：0.99Kg 系統構成：
OKO-3 地質雷達采集控制系統
數據處理系統
雷達天線
測距系統
GEOSCAN 32 數據采集處理軟件
路面結構層快速即時自動分層軟件（ 可實現停車即時打印檢測結果、報表）

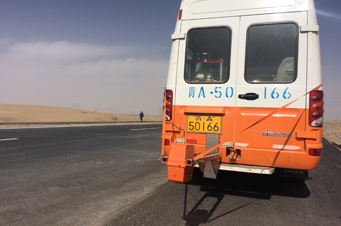

車載安裝支架等其他工具附件
